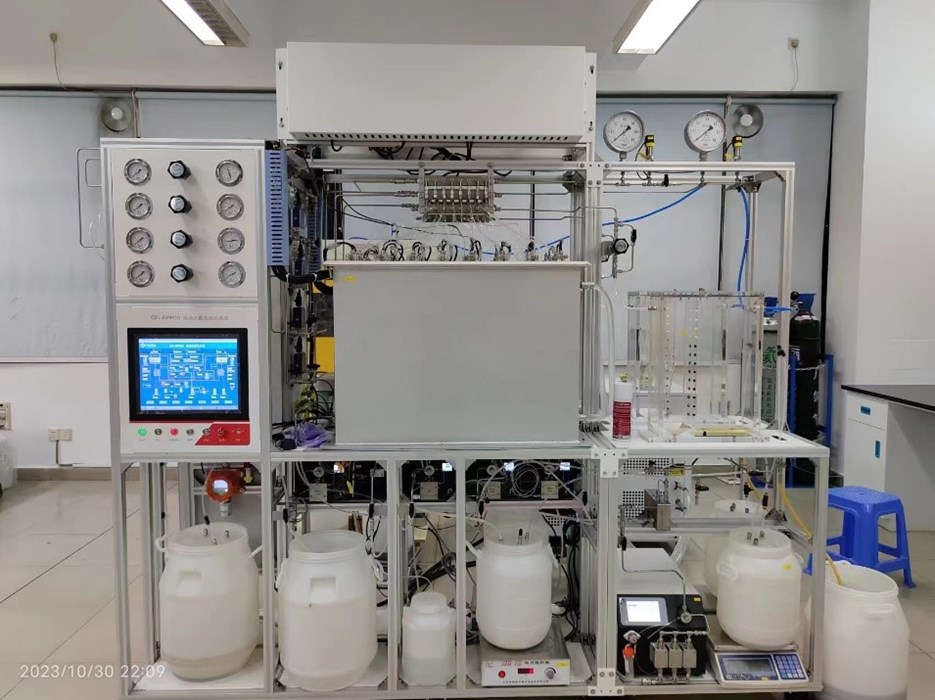

光催化气液混合反应器

气体流量：60~200L/h,质量流量计控制，气体流量控制精度±1%,供气采用空压机，除水除尘干燥

水流量：2.5ml/min,流量准确度<±0.5%

循环流量：2.5kg/h,流量准确度<±0.5%

光照：紫外灯，波长254nm±5nm,功率≥28w/根

原料罐：容积≥15L

气体混合罐：容积≥5L,内设折流板

微反应器：通道：≤0.8mm,处理量0～400ml/min,持液量：≥4.6mL,通道结构：有促进混合的内构件，材质：904L,使用压力：常压～5Mpa,接口数量：3个(一进一出，备用温度探测口);数量2

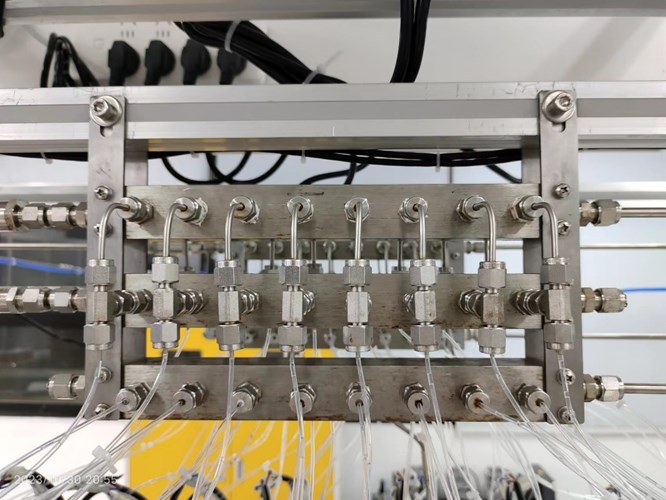

气液分配器：要求气液充分混合，且各路流体分配均匀

水罐：容积≥5L

水解分离釜：容积≥20L,带搅拌，顶部出气，设安全阀

粗产物储罐：容积≥15L

中间储罐：容积15L 离心机：处理量≥6.5kg/h

反应器参数： 1反应器尺寸：外径=4mm±0. 1mm,内径=2mm±0. 1mm 2材质：石英 3压力：常压 4数量：≥28根

反应器结构：管长>8m,绕螺旋结构，螺旋总长≥300mm,螺旋管内径及总长与紫外灯管匹配

性能要求：透光性好，耐SO2和硫酸，可以长期稳定运行

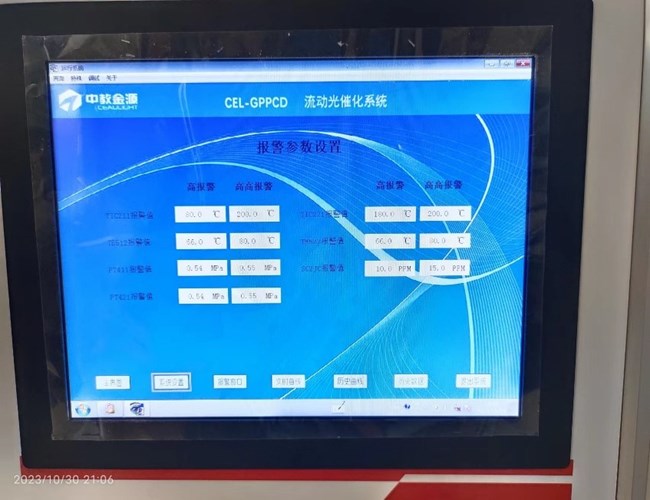

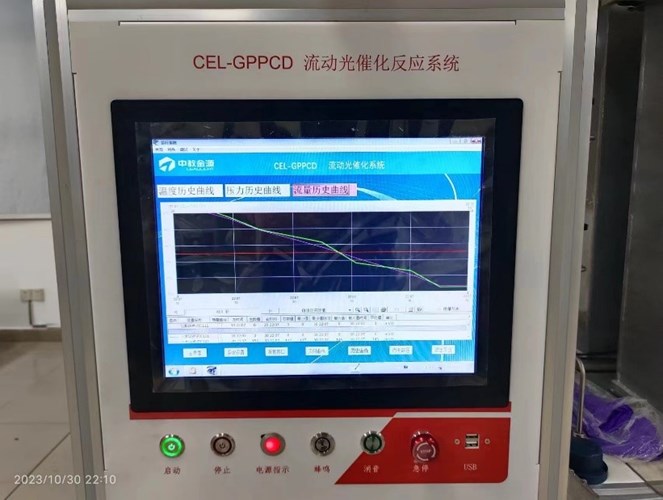

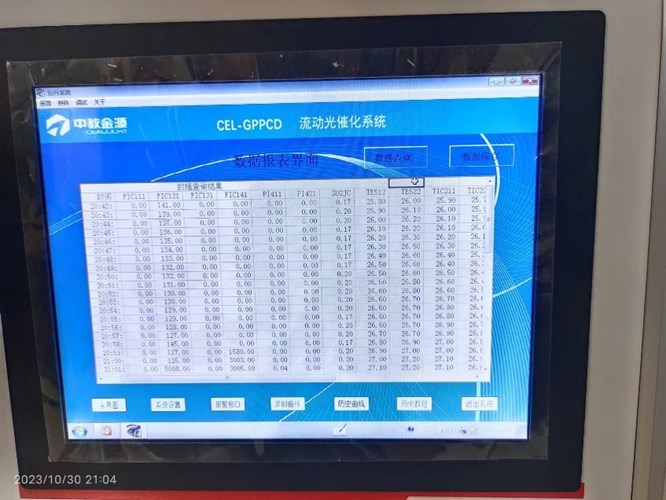

装置采用kingview控制系统，装置内的所有电气仪表通讯到触摸屏上，可在触摸屏上实现仪表功能操作，如实时读取测量值、给定值、设置参数、自动/手动无扰动切换、调整手动输出值、启动/运行/停止程序，并具备开关量输入/输出操作能力。实现对反应温度、反应压力、气体流量的控制和显示。实现对温度、压力的越限报警及连锁安全保护。压力可设两级报警，温度高于第一设定值时声光报警，高于第二设定值时自动停止加热；压力高于第一设定值时声光报警，高于第二设定值时停止进料。用户可根据实际需要设定多段升温程序，自动程序中可以进行人工干预操作。气体流量可切换任意气体质量流量(要含几十种常规气体选择项),混合气体输入参数，无需人工换算。控制界面有工艺流程图、带控制点的控制流程图、参数设置表以及各控制点的实时曲线和历史曲线，历史数据可自动生成数据报表

功率计内置触摸屏≥7寸触摸屏

功率测试范围0-2000mw/cm2(2W)

功率计测试输出显示：光功率值mw,光功率密度值mw/cm2 实时显示测试结果并内置SD卡记录电脑软件实时读取测量数据，内置锂电池不小于3000mAh

功率计设置选项≥6项：光功率，光功率密度，开始记录，停止 记录，查看记录，参数设置

功率计实时显示：探头温度，光功率(单位mW)强度曲线或者光功率密度(mW/cm2)强度曲线，年-月- 日，时-分-秒，电池剩余电量百分比
